Sonel MIC-2511 EPA Isolationsmessgerät

Das Messgerät ist Teil Sonel MeasureEffect™-Plattform. Das ist ein umfassendes System, mit dem Sie Messungen durchführen, Daten speichern und verwalten sowie die Geräte auf mehreren Ebenen steuern können.

Eigenschaften

• Prüfspannungen wählbar im Bereich von 10...2500 V: 10 V, 25 V, 100 V, 250 V, 500 V, 1000 V, 2500 V oder 10...2500 V in 10 V Schritten
• Messen des Isolationswiderstands der Überwachungsschleife von Brandmeldesystemen mit einer Spannung von 10 V
• Tests von Überspannungsschutzgeräten (SPD)
• Darstellung von Diagrammen auf dem Display während der Messungen
• Messungen in elektrostatisch geschützten Bereichen (EPA)
• Ergebniskorrektur bezogen auf die Referenztemperatur
• Dauerhafte Anzeige des gemessenen Isolationswiderstands oder Leckstromes
• Automatisches Entladen des Prüflings nach Abschluss der Isolationsmessung
• Akustisches Signal in 5-Sekunden Intervallen zur Erfassung der Zeitcharakteristiken
• Prüfzeiten T₁, T₂ und T₃ zur Messung von einem oder zwei Absorptionskoeffizienten im Bereich von 1…600 s
• Automatische Messung von 3-, 4-, 5-adrigen Kabeln und Leistungskabeln unter Verwendung des zusätzlichen Adapters AutoISO-2511
• Anzeige der aktuell anliegenden Prüfspannung während der Messung
• Prüfstrom ≤2 mA
• Schutz gegen unter Spannung stehende Objekte
• Isolationsmessung durchführbar mittels 2- oder 3-Leiter Methode

Weitere Funktionen

• Messen von Ableitströmen während der R_ISO Messung
• Messen der Kapazität während der R_ISO Messung
• Durchgangs- und Widerstandsmessung
• Temperaturmessung (mit zusätzlichem ST-1 Temperaturfühler)
• DC und AC Spannungsmessung von 0...1500 V
• Speicher für 9999 Einträge, Datenübertragung zum PC per USB-Kabel
• Spannungsversorgung durch Akkus
• Beleuchtete Tastatur
• Das Prüfgerät entspricht den Anforderungen gemäß EN IEC 61557

Anwendung

Dieses Isolationsmessgerät verfügt über ein sehr breites Anwendungsspektrum. Es kann sowohl im Wohnungsbau als auch zur Prüfung von industriellen Anlagen oder Verkehrsnetzen eingesetzt werden. Die Gesamtheit aller integrierten Funktionen und Features machen das MIC-2511 zu einem perfekten „Allrounder“. Niedriger Batterieverbrauch, Laden während den Messungen, intuitive Bedienung und hoher Schutzgrad im Außenbereich sind nur einige Merkmale. Häufige Anwendungsbereiche sind die elektrische Instandsetzung, Motorenüberprüfungen Netzversorgungsleitungen, Straßenbeleuchtung oder Bau und Wartung von PV Anlagen, sowie im Telekommunikations- und Fernwärmesektor.

Funktionen

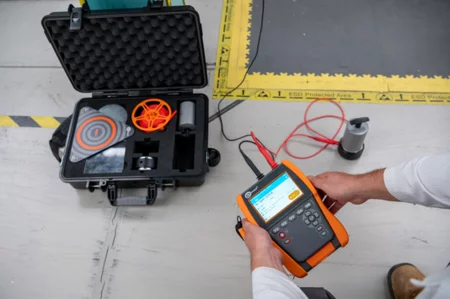

Das Prüfgerät kann zur Messung des Isolationswiderstandes mit einer maximalen Prüfspannung von 2500 V verwendet werden. Nach der Überprüfung von Leitungen wird nach Abschluss der Messung automatisch eine Entladung der Last durchgeführt. Zusammen mit PRZ-2 (Kit zur Messung des Widerstands in Bereichen mit ESD-Schutz), ist es ein umfassendes Prüfmittel um den Schutz von Anlagen gegen statische Elektrizität zu gewährleisten.

Das Gerät ermöglicht die elektrische Sicherheitskontrolle von elektrischen Anlagen in Wohn-, Gewerbe- und Industriebereichen. Alle Messungen können sehr leicht mit dem AutoISO-2511 Adapter, zur Prüfung des Isolationswiderstandes von 3-, 4- und 5-adrigen Leitungen, automatisiert werden.

Mit dem MIC-2511 kann der Benutzer ebenso den Durchgang von Schutz- und Potentialausgleichsleitern mit >200 mA in beide Richtungen messen. Ein integriertes Voltmeter führt Spannungsmessungen im Bereich AC und DC bis 1500 V durch.

Ein umfangreicher Speicher ermöglicht das Ablegen von fast 10 000 Messergebnissen.

Integriertes Hilfemenü

Das Prüfgerät enthält integrierte Hilfsansichten mit Messdiagrammen. Durch diese kann schnell und einfach der Anschluss des Prüfgerätes am zu messenden Netz abhängig von der Messung überprüft werden.

Schnittstellen und Software

Es können ganz einfach Daten via USB an den PC übertragen werden. Für die Generierung von Prüfberichten ist die Software Sonel Reports PLUS nötig. Speichern und Herunterladen von Daten in den gängigen Formaten sowie das Ausdrucken dieser, kann über die frei erhältliche Software Sonel Reader Software durchgeführt werden.
