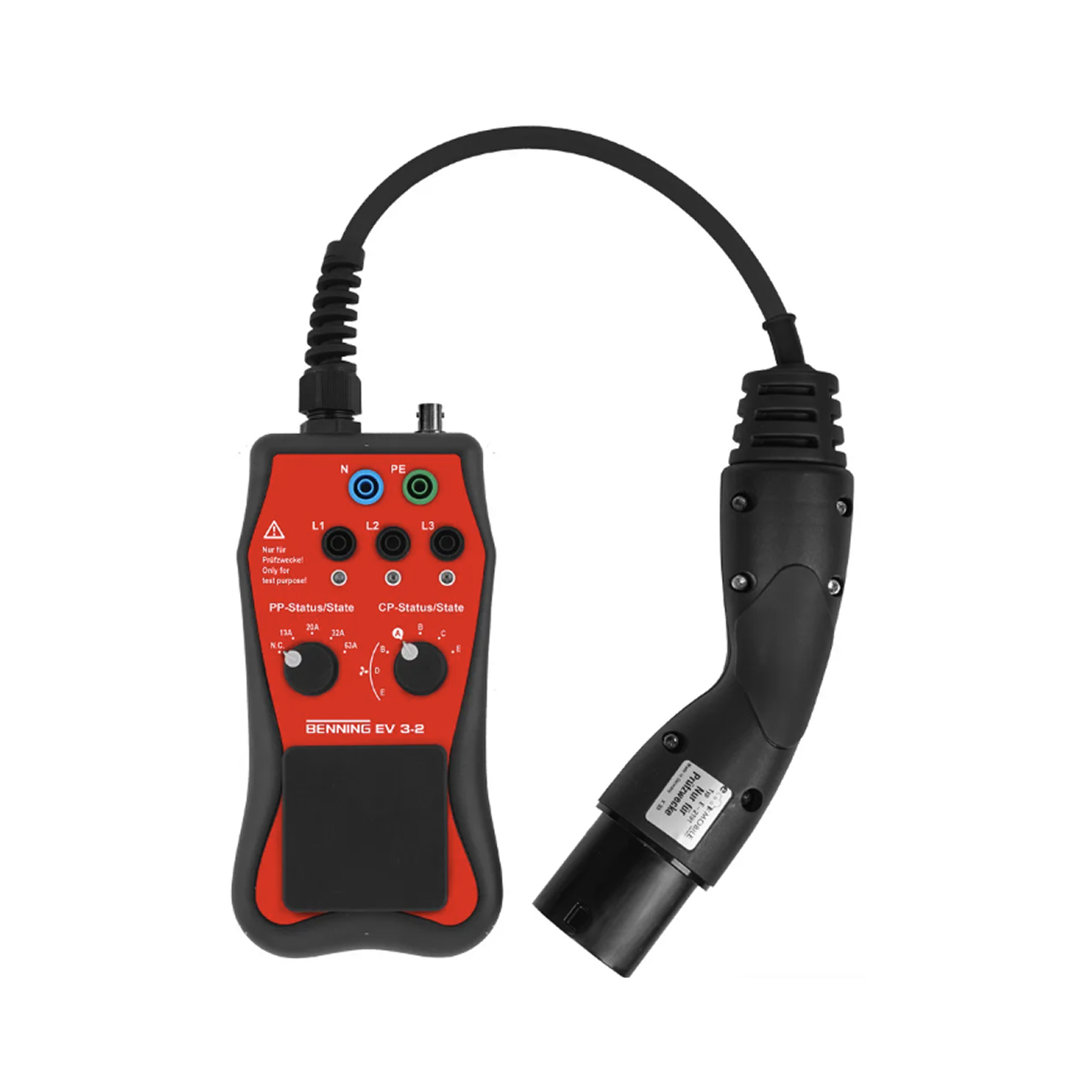

Einleitung Der BENNING EV 3-2+ Messadapter ermöglicht die sichere Prüfung von AC-Ladestationen für Elektrofahrzeuge im Ladebetrieb Mode 3. In Verbindung mit einem geeigneten Installationstester lassen sich Sicherheits- und Funktionsprüfungen an EV-Ladestationen gemäß DIN VDE 0100-600 und DIN VDE 0105-100 durchführen. Durch die Simulation eines Elektrofahrzeugs können unterschiedliche Ladezustände sowie Fehlerbedingungen realitätsnah geprüft werden. Anwendung Der BENNING EV 3-2+ wird zur Prüfung von AC-Ladestationen mit Typ-2-Anschluss eingesetzt. Der Adapter simuliert ein angeschlossenes Elektrofahrzeug und ermöglicht dadurch die Überprüfung der Ladefunktion sowie der elektrischen Sicherheit der Ladestation.Typische Anwendungen sind die Prüfung von Wallboxen und öffentlichen Ladepunkten, Sicherheitsprüfungen nach den geltenden Normen sowie die Funktionsprüfung von EV-Ladestationen gemäß IEC / DIN EN 61851-1. Zusätzlich können verschiedene Ladezustände und Fehlerfälle simuliert werden. Über einen BNC-Ausgang lässt sich außerdem das Control-Pilot-Signal (CP-Signal) mit einem Oszilloskop analysieren. Der Adapter ist für ein- und dreiphasige AC-Ladestationen geeignet und wird über den integrierten Typ-2-Stecker direkt mit der Ladestation verbunden.Leistungsmerkmale Messadapter zur Prüfung von Mode-3-Ladestationen Typ-2-Stecker zur direkten Verbindung mit der Ladestation Simulation eines Elektrofahrzeugs zur Auslösung des Ladevorgangs PP- und CP-Statussimulation für unterschiedliche Ladezustände Simulation verschiedener Ladekabel-Codierungen (13 A, 20 A, 32 A und 63 A) Fehlersimulation per Tastendruck (Diode-Kurzschluss, PE-Unterbrechung, Kurzschluss zwischen CP und PE) LED-Phasenanzeige für L1, L2 und L3 BNC-Ausgang zur Analyse des CP-Signals mit einem Oszilloskop 4-mm-Prüfbuchsen (N, PE, L1, L2, L3) zum Anschluss eines Installationstesters Prüfsteckdose zur Lastprüfung bis 13 A Messkategorie CAT II / 300 V Schutzklasse II (doppelte Isolierung)Technische Eckdaten: Eingangsspannung: bis 250 V (1-phasig) / bis 430 V (3-phasig) Frequenz: 50 Hz / 60 Hz Maximaler Prüfstrom: 267 A (10 ms) Maximaler Laststrom: 13 A Schutzart: IP40 Gewicht: ca. 0,9 kgHinweise zum Installationstester Der BENNING EV 3-2+ ist ein Messadapter und wird für vollständige Prüfungen zusammen mit einem Installationstester verwendet. Das Gerät ist speziell für die Verwendung mit den Installationstestern BENNING IT 130 und BENNING IT 200 ausgelegt. Der Installationstester wird über die integrierte Prüfsteckdose oder über die 4-mm-Prüfbuchsen mit dem Adapter verbunden. Dadurch können die vorgeschriebenen Sicherheits- und Funktionsprüfungen an der Ladestation durchgeführt werden. Zusätzlich ermöglicht die Prüfsteckdose eine Lastprüfung bis maximal 13 A, beispielsweise zur Kontrolle der korrekten Energieerfassung der Ladestation.

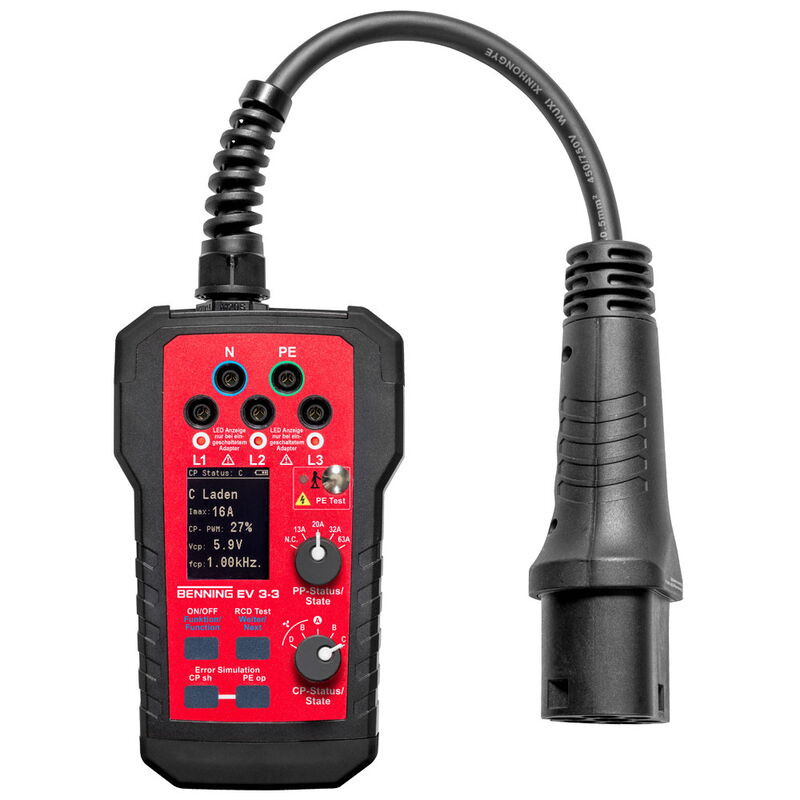

Wallboxtester und Messadapter zur einfachen Fehlersuche oder normkonformen Prüfung an 1- und 3-phasigen E-LadestationenDer BENNING EV 3-3 kann alleinstehend zur Funktionsprüfung und Fehlersuche von E-Ladestationen genutzt werden. In Verbindung mit einem geeigneten Installationsprüfgerät, kann zudem auch die Wirksamkeit der Schutzmaßnahmen normkonform nachgewiesen werden.AnwendungDer Wallboxtester und Messadapter BENNING EV 3-3 ermöglicht die einfache und schnelle Funktionsprüfung, sowie Fehlersuche an Wallboxen. Zusammen mit dem IT 200 / IT 130 ermöglicht er zudem die Sicherheits- und Funktionsprüfung von Ladestationen für Elektrofahrzeuge gemäß DIN VDE 0100-600 (IEC 60364-6).LeistungsmerkmaleSimulation des Fahrzeugstatus A, B, C, DAnalyse des CP- und PP-Signals (Fahrzeugstatus, Signalspannung, Frequenz, Tastverhältnis)PE-Test (Warnung vor anliegender Phasenspannung am Schutzleiter)Auslösung der 30 mA AC und 6 mA DC Fehlerstromschutzeinrichtungen mit ZeitmessungDrehfeldmessungSpannungsmessungSimulation der Fehler CP kurzgeschlossen und PE unterbrochenHinweis zum InstallationstesterFür die Prüfung von Wallboxen benötigen Sie neben dem Messadapter BENNING EV 3-3 auch den Installationstester BENNING IT 200 (044106) oder BENNING IT 130 (044103).Wir empfehlen bei einer Neuanschaffung das BENNING IT 200 (044106), da das BENNING IT 200 (044106) sowohl über eine erweiterte Auslösezeitmessung, als auch über Auto Sequences® speziell für die Prüfung von Wallboxen, verfügt. Die vorgeschriebene Sichtprüfung kann zudem direkt am BENNING IT 200 abgelegt und dokumentiert werden. Das BENNING IT 130 unterstützt die Prüfung von EV-RCD‘s mit Messung des Auslösestroms (RCD I, 6 mA DC Rampe) und die Prüfung der Auslösezeit (RCDt) mit 6 mA DC von Fehlergleichstrom-Überwachungseinrichtungen.

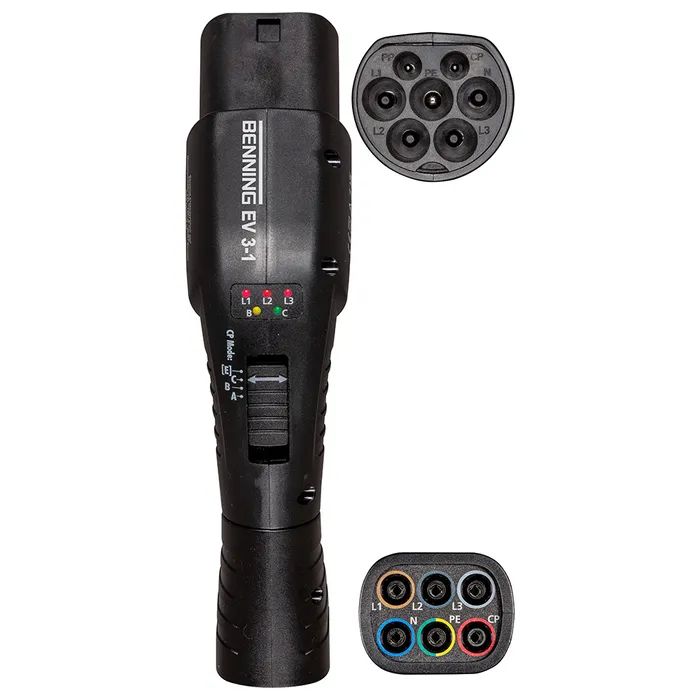

Der BENNING EV 3-1 ermöglicht eine einfache und schnelle Funktionsprüfung von EV-Ladestationen (11 kW + 22 kW Wallboxen) mit Ladesteckdose und festangeschlossenem Ladekabel. In Verbindung mit einem geeigneten Installationsprüfgerät kann zudem die Wirksamkeit der Schutzmaßnahmen normkonform nachgewiesen werden.Simulation der Fahrzeugzustände A, B, C und E gemäß DIN EN 61851-1 (VDE 0122-1)A: Kein Fahrzeug angeschlossenB: Fahrzeug angeschlossen, jedoch nicht bereit zum LadenC: Fahrzeug angeschlossen, Fahrzeug bereit zum LadenE: Fehlersimulation des CP-SignalsAnzeige des Ladezustands (B/C) und der Ausgangsspannung (L1/L2/L3) über farbige LEDsFehlersimulation E (Kurzschluss des CP-Signals) zur Prüfung der Abschaltung der Ausgangsspannung und Entriegelung des Ladesteckers4 mm Buchsen (L1/L2/L2/N/PE/CP) für die sichere Kontaktierung eines Installationsprüfgerätes oder OszilloskopsAnwendung:Der Wallboxtester und Messadapter BENNING EV 3-1 prüft eigenständig die wichtigsten Funktionen von AC-Ladestationen und Wallboxen mit Typ 2 Steckverbinder. Aufgrund der einfachen Handhabung können Fehler auch von elektrotechnisch unterwiesenen Personen (EuPs) innerhalb von Sekunden ermittelt werden. Zusammen mit dem BENNING IT 200 oder BENNING IT 130 ermöglicht er zudem die Sicherheits- und Funktionsprüfung von Ladestationen für Elektrofahrzeuge gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110).Leistungsmerkmale:Simulation der Fahrzeugzustände A, B, C und E gemäß DIN EN 61851-1 (VDE 0122-1)Fehlersimulation des CP-Signals [E] zur Prüfung der AbschaltungFarbige LED-Anzeigen für die Ausgangsspannung (L1/L2/L3) der Ladestation und des Fahrzeugzustands (B/C)Überprüfung des Verriegelungssystems ab Zustand B (Freigabe des Ladekabels wird blockiert)4 mm Buchsen (L1/L2/L3/N/PE) für Installationstester4 mm Buchse (CP-Signal) für Oszilloskop/MultimeterVerwendbar an allen gängigen Ladestationen (Wallboxen) mit Ladesteckdose und festangeschlossenem Ladekabel Typ 2Einfache Bedienung und schlagfestes GehäuseHinweis zum Installationstester:Für die Prüfung von Wallboxen benötigen Sie neben dem Messadapter BENNING EV 3-1 auch den Installationstester BENNING IT 200 (044106) oder BENNING IT 130 (044103).Wir empfehlen bei einer Neuanschaffung das BENNING IT 200, da dieses sowohl über eine erweiterte Auslösezeitmessung, als auch über Auto Sequences® speziell für die Prüfung von Wallboxen, verfügt. Die vorgeschrieben Sichtprüfung kann zudem direkt am BENNING IT 200 abgelegt und dokumentiert werden. Das BENNING IT 130 unterstützt die Prüfung von EV-RCD´s mit Messung des Auslösestroms (RCD I, 6 mA DC Rampe) und die Prüfung der Auslösezeit (RCDt) mit 6 mA DC von Fehlergleichstrom-Überwachungseinrichtungen.

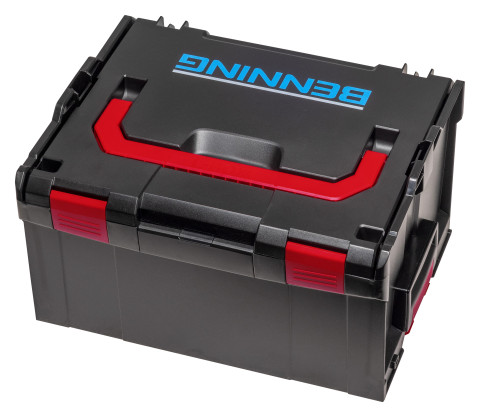

Robuste L-BOXX 238 aus dem Sortimo- System. Ideal zur Aufbewahrung von hochwertiger Messtechnik. Innovatives Klicksystem für sekundenschnelles verbinden mehrerer Koffer zum gemeinsamen Transport. In allen Transportlösungen von Sortimo integrierbar. Kompatibel mit weiterem Sortimo-Zubehör. Schnelle Sicherung mit Schloss auch im Verbund mehrerer BOXXen möglich. Schlagfestes ABS-Gehäuse schützt den Inhalt zuverlässig vor Beschädigung und Spritzwasser. Angenehmer Tragekomfort mit Tragegriff und Griffleiste.Traglast Frontgriff (einzeln oder Verbund) 25 kg. Traglast Tragegriff (einzeln oder Verbund) 40 kg. Beladungskapazität pro L-Boxx 25 kg. Beladungskapazität im Verbund mit Fahrzeugeinrichtung 12 kg. Ausführung Koffer. Werkstoff Kunststoff. Werkstoffgüte sonstige. Farbe schwarz. Gesamtzahl der Fächer 1.

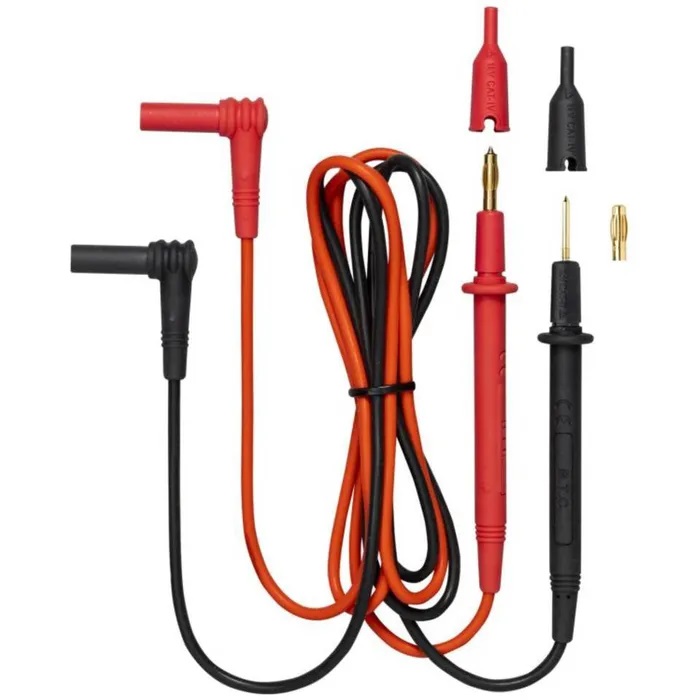

Ø 4 mm Silikon-Messleitungen mit 2 mm und 4 mm Messspitze• mit vergoldeter Ø 2 mm und Ø 4 mm (aufschraubbar) Messspitze (L = 18 mm)• CAT IV 1000 V/CAT III 1000 V (mit Schutzkappen)• CAT II 1000 V (ohne Schutzkappen)• zur Verwendung an Multimeter und Stromzangen, die über 4 mm Sicherheitsbuchsen verfügen

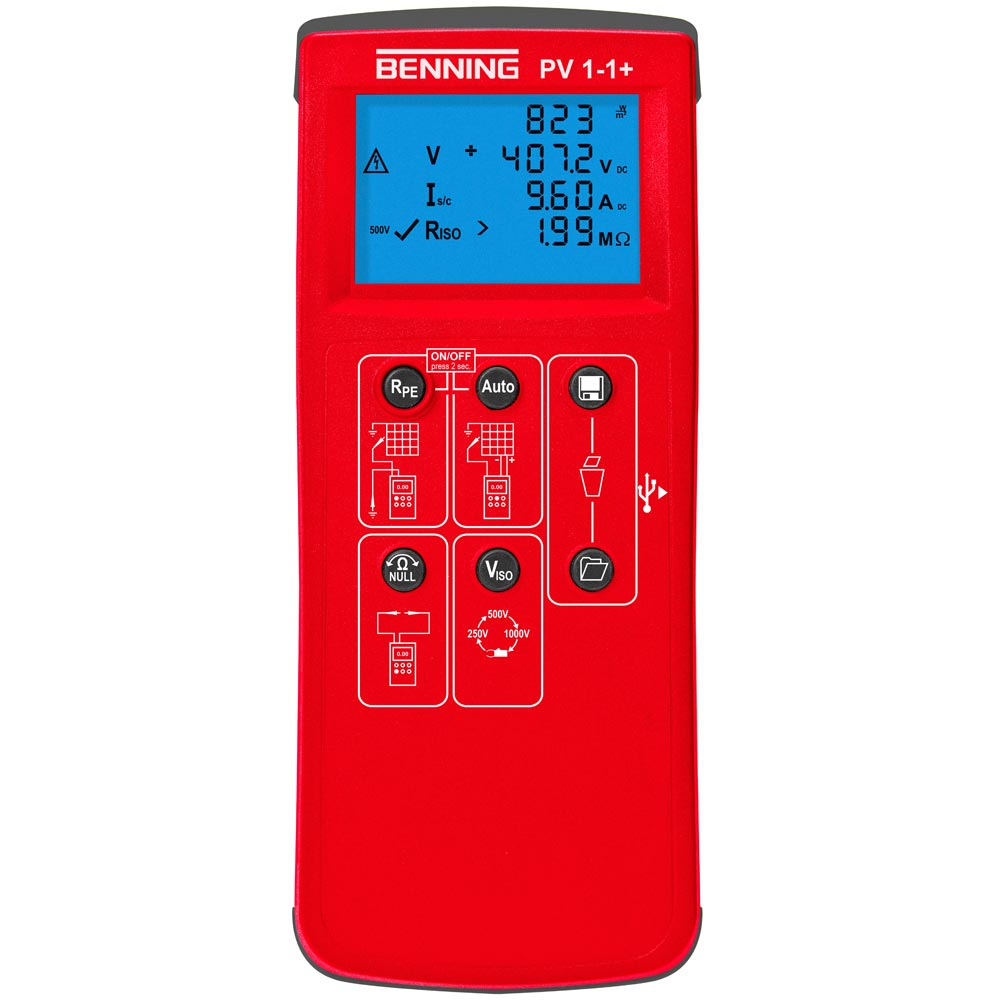

Gebrauchtgerät zum Abverkauf.Generalüberholt und geprüft.Solange der Vorrat reicht.Benning PV 1-1+ Photovoltaik-InstallationstesterPrüfung gemäß DIN EN 62446 (VDE 0126-23)einfach – Bedienung über Tastenschnell – Prüfung in wenigen Sekundensicher – gefahrlose Messverbindung selbst bei Energielieferung der PV-AnlageVor der Inbetriebnahme und bei Wiederholungsprüfungen muss eine Photovoltaikanlage gemäß VDE 0126-23 ge­prüft und dokumentiert werden. Ferner sind auch nach Reinigungs- und Wartungsarbeiten elektrische Messungen sinnvoll, um weiterhin eine optimale und möglichst verlustarme Funktion der Photovoltaikanlage zu garantieren.Die Prüfung umfasst die Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter zwischen PV-Generator und Haupterdungsklemme, Messung der Leerlaufspannung und des Kurz­schlussstromes im PV-Strang sowie des Isolationswiderstandes zwischen den aktiven DC-Leitern (+ / -) des PV-Generators und Erde. Der BENNING PV 1-1+ verwendet berührungsgeschützte Messleitungen mit standardisierten Steckverbindern zum direkten Anschluss an PV-Module oder Stränge. Der automatische Prüfablauf warnt vor falscher DC-Polarität und übernimmt alle notwendigen Beschaltungen für die sichere Messung.Diese Prüfungen können einfach und schnell sowie zuverlässig und sicher mit dem Photovoltaik-Installationstester BENNING PV 1-1+ durchgeführt werden. Dieses Gerät wird dem Solarteur, Photovoltaik-Sachverständigen sowie Service-, Reinigungs- und Wartungsteams empfohlen.Leistungsmerkmale:verständliche und eindeutige Anzeige aller Messergebnissegefahrlose Messverbindung selbst bei Energielieferung der PV-Anlageautomatischer Prüfablauf (Leerlaufspannung 1000 V DC, Kurzschlussstrom 15 A DC, Isolationswiderstand)automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei FalschpolungNullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussenMesswertspeicher für 200 Displayanzeigen für (automatischen) Strang-Strang-Vergleich inkl. Warnung bei einer Abweichung von 5 % der Leerlaufspannung und des KurzschlussstromesUSB-Schnittstelle und Download-Software zur Prüfprotokollerstellung in MS Excel®ISO-Messergebnis mit gut / schlecht-Anzeigeintegrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und ZeitstempelFunkanbindung „WirelessSunLink“ an Einstrahlungs- und Temperaturmessgerät BENNING SUN 2direkter Anschluss an alle PV-Module mit MC4- oder „Sunclix“-Steckverbindereinfache Handhabung für netzunabhängige und mobile PrüfungenLC-Display mit Hintergrundbeleuchtungautomatische Abschaltung nach 60 Sekundendie Prüfung kann sich auf PV-Module oder die komplette PV-Anlage beziehenMessfunktion:Schutzleiterwiderstandsmessung mit 200 mA PrüfstromLeerlaufspannungsmessung der Solarmodule / PV-Stränge bis 1000 VDCsichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC über eine interne BeschaltungIsolationswiderstandsmessung zwischen den aktiven DC-Leitern (+ / -) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)Funktionstest durch Strommessung bis 40 A AC / DC (optional Stromzangen­adapter Benning CC 3, Art.-Nr. 044038)Anzeige und Speicherung der solaren Einstrahlung (W / m2) und der PV-Modul- / Umgebungstemperatur (optional Benning SUN 2, Art.-Nr. 050420)Deutliche Symbolik – einfache BedienungVier Schritte zur einfachen und sicheren PV-Prüfung:trennen Sie das PV-Modul vom Wechselrichterverbinden Sie das PV-Modul über standardisierte Steckverbinder mit dem BENNING PV 1-1+drücken Sie die AUTO-Taste und verfolgen Sie die Messungen auf dem LCD-Displaydrücken Sie die STORE-Taste, um die komplette Displayanzeige zu speichern

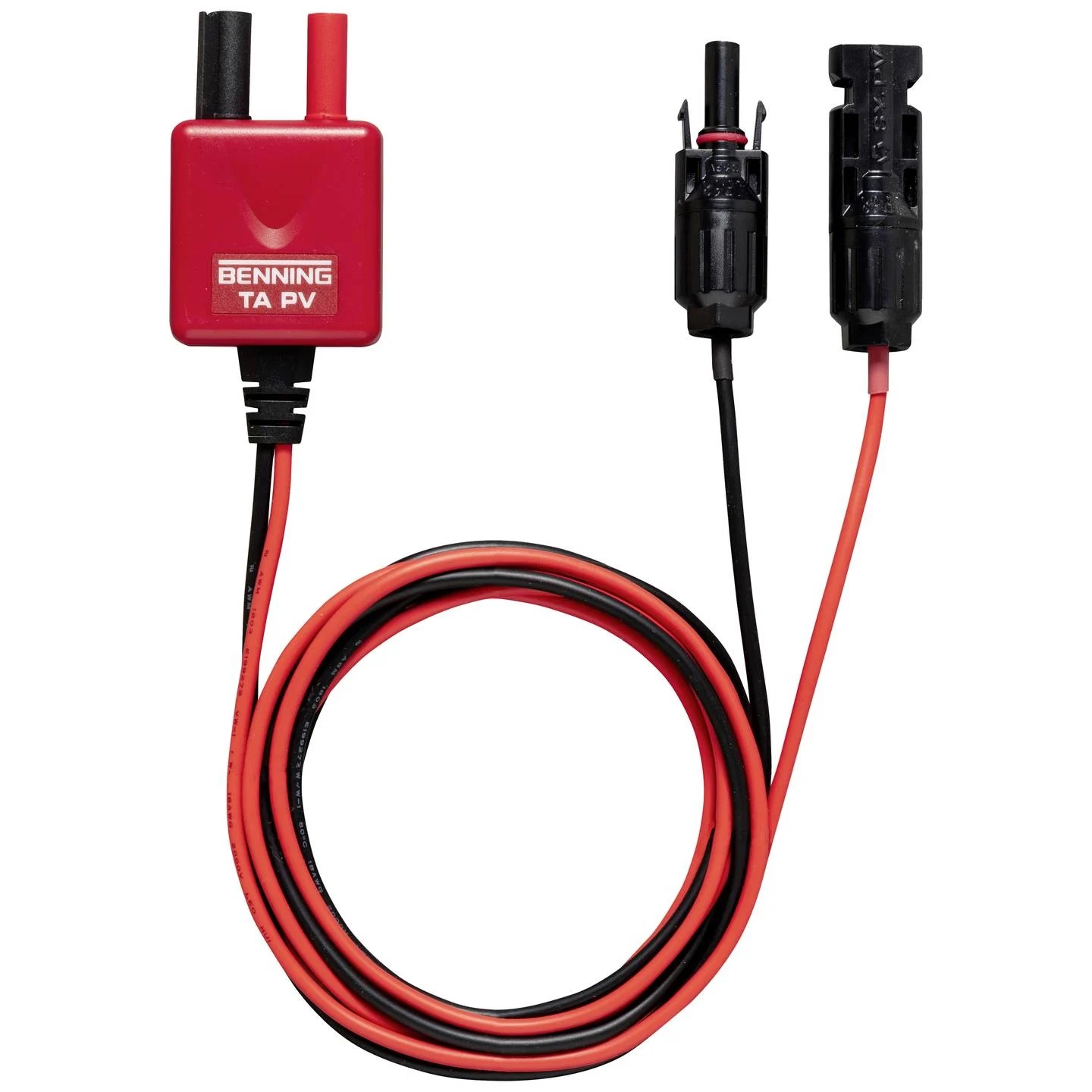

Benning TA PV (MC4) Messadapter mit MC4-Steckverbinder.Optionales Zubehör nur für die Messgeräte BENNING CM 10-PV und BENNING MM 10-PVZur Spannungsmessung bis 2000 V DC.Zur direkten Kontaktierung an PV-Generatoren mit MC4-Steckverbinder.Länge = 1,40 m

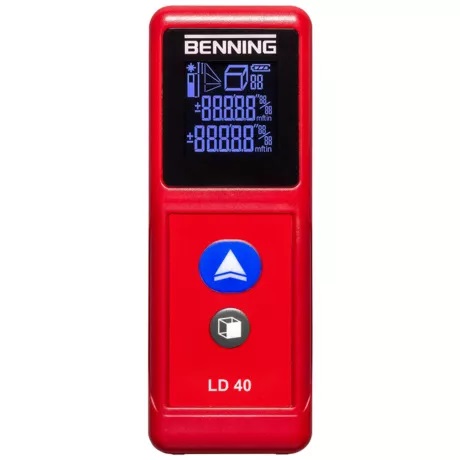

Das Laser-Entfernungsmessgerät Benning LD 40 vereinfacht viele alltägliche Messaufgaben. Das Benning LD 40 ist dabei klein, handlich und sehr intuitiv zu bedienen. Ideal für Renovierungen, Aufmaß von Einbaumöbeln oder der Bedarfsmengenplanung.Schnelles und einfaches Aufmaß von Räumen und kleineren HallenErmittlung von Materialbedarf (z.B. Kabel, Bodenbeläge, Farbe, etc.)Messfunktionen:EntfernungsmessungFlächenberechnungVolumenberechnungIndirekte Messungen, z. B. von Höhen, die nicht direkt gemessen werden könnenLeistungsmerkmale:Handliche und kompakte Bauform, einfach und schnell zu bedienenAutomatische Berechnung bietet Komfort und beugt Fehler bei der Berechnung vorErmittlung von Volumen (z.B. Tankvolumen, Klimaanlagenplanung, zu belüftender Raum, etc.)Berechnung von Höhen, die nicht direkt gemessen werden könnenKontinuierliche Messung, um eine bestimmte Entfernung zu einer Ebene zu finden (Positionierung von Objekten in einem definierten Abstand, z.B. leichtes platzieren von Trockenbauprofile auf den vorgesehenen Abstand zur nächsten Wand)Flexibel durch einstellbare Bezugsebene zur Messung zwischen zwei Flächen oder von einer KanteSehr guter Kontrast durch schwarzen Hintergrund mit Displaybeleuchtungbis zu 1000 Messungen mit einem Batteriesatz

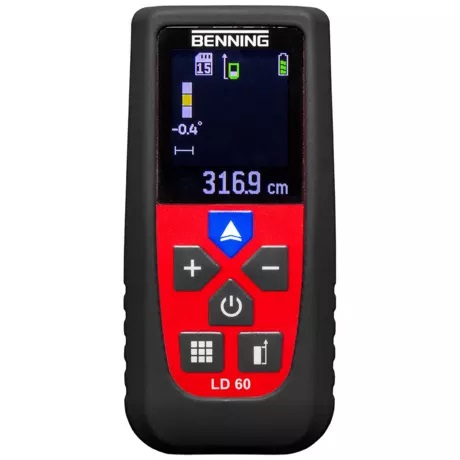

Das Laser-Entfernungsmessgerät Benning LD 60 vereinfacht viele alltägliche Messaufgaben. Ideal für Renovierungen, Aufmaß von Einbaumöbeln oder der Bedarfsmengenplanung.Bei anspruchsvolleren Aufgaben, wie dem präzisen Ausrichten von Trägern und Balken oder beim Messen an unzugänglichen Stellen, überzeugt das Benning LD 60 mit seiner erweiterten Funktionalität. Mit dem abnehmbaren Gummiholster ist es auch vor den rauen Bedingungen auf Baustellen bestens geschützt.Schnelles und einfaches Aufmaß von Räumen und kleineren HallenErmittlung von Materialbedarf (z.B. Kabel, Bodenbeläge, Farbe, etc.)Messfunktionen:EntfernungsmessungFlächenberechnungVolumenberechnungIndirekte Messungen, z. B. von Höhen, die nicht direkt gemessen werden könnenBestimmung von Höhen aus der Entfernung (z.B. von Fenstern in Obergeschossen)6 verschiedene indirekte Messungen, z. B. von Höhen, die nicht direkt gemessen werden können, von Fenstern in ObergeschossenLeistungsmerkmale:Handliche und kompakte Bauform, einfach und schnell zu bedienenAutomatische Berechnung bietet Komfort und beugt Fehler bei der Berechnung vorErmittlung von Volumen (z.B. Tankvolumen, Klimaanlagenplanung, zu belüftender Raum, etc.)Berechnung von Höhen, die nicht direkt gemessen werden könnenKontinuierliche Messung, um eine bestimmte Entfernung zu einer Ebene zu finden (Positionierung von Objekten in einem definierten Abstand, z.B. leichtes platzieren von Trockenbauprofile auf den vorgesehenen Abstand zur nächsten Wand)Flexibel durch einstellbare Bezugsebene zur Messung zwischen zwei Flächen oder von einer KanteAbsteckfunktion, z. B. Abstecken von Entfernungen in gleiche Teilstücke für Tapeten, Ermittlung von Bedarf von Tapetenbahnen, Fliesenreihen, Laminatreihen, Markierung von Tapetenbahnen, TrockenbauprofilenDigitale Wasserwaage und Winkelmesser zum Ausrichten von Balken, Profilen und RohrenDigitale Dosenlibelle zur Überprüfung von Flächen auf Waagerechte (in alle Richtungen, noch einfachere Ausrichtung von Tische, Arbeitsflächen und Geräte)Messwertspeicher für 50 MessungenAutomatisch drehendes Display für Messungen an WändenSehr guter Kontrast durch schwarzen Hintergrund mit Displaybeleuchtungbis zu 1000 Messungen mit einem Batteriesatz

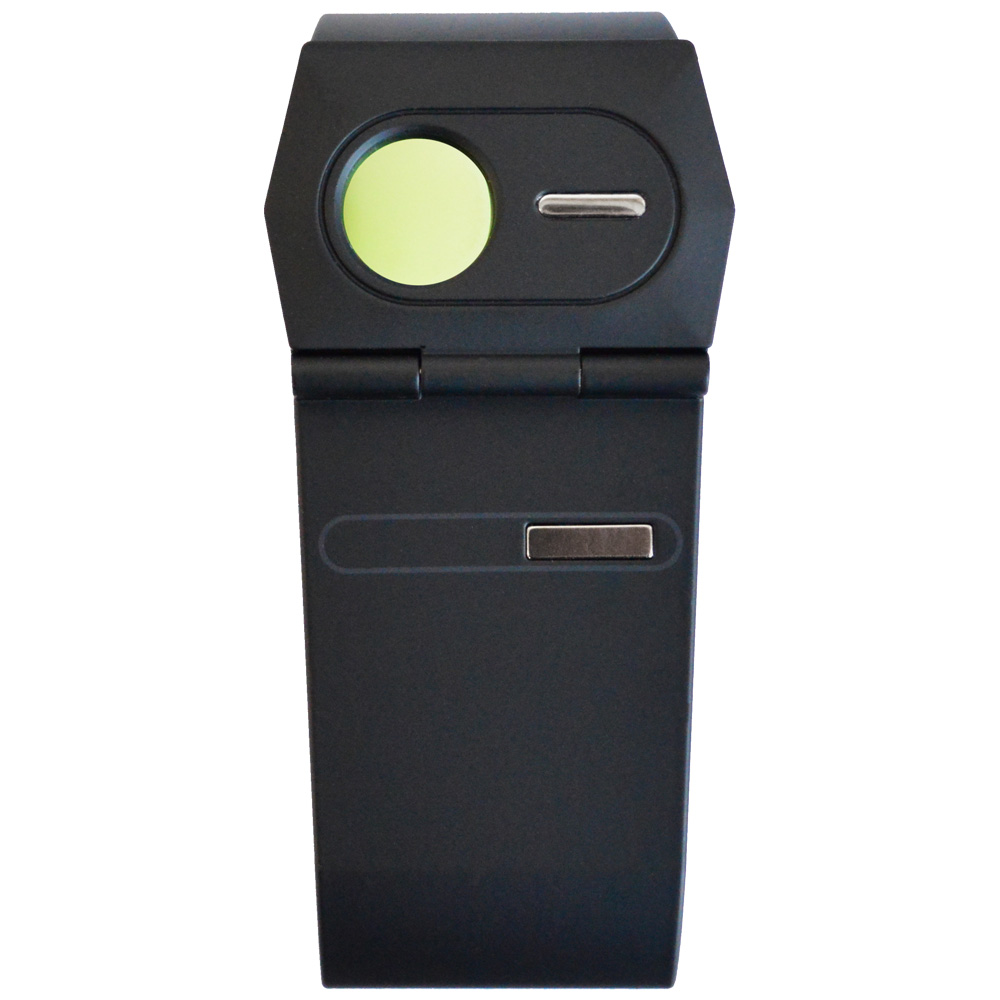

Makro-Objektiv für Benning TC 30 Wärmebildkamera befestigtes Objektiv klappbar und über Magnet fixierbar.

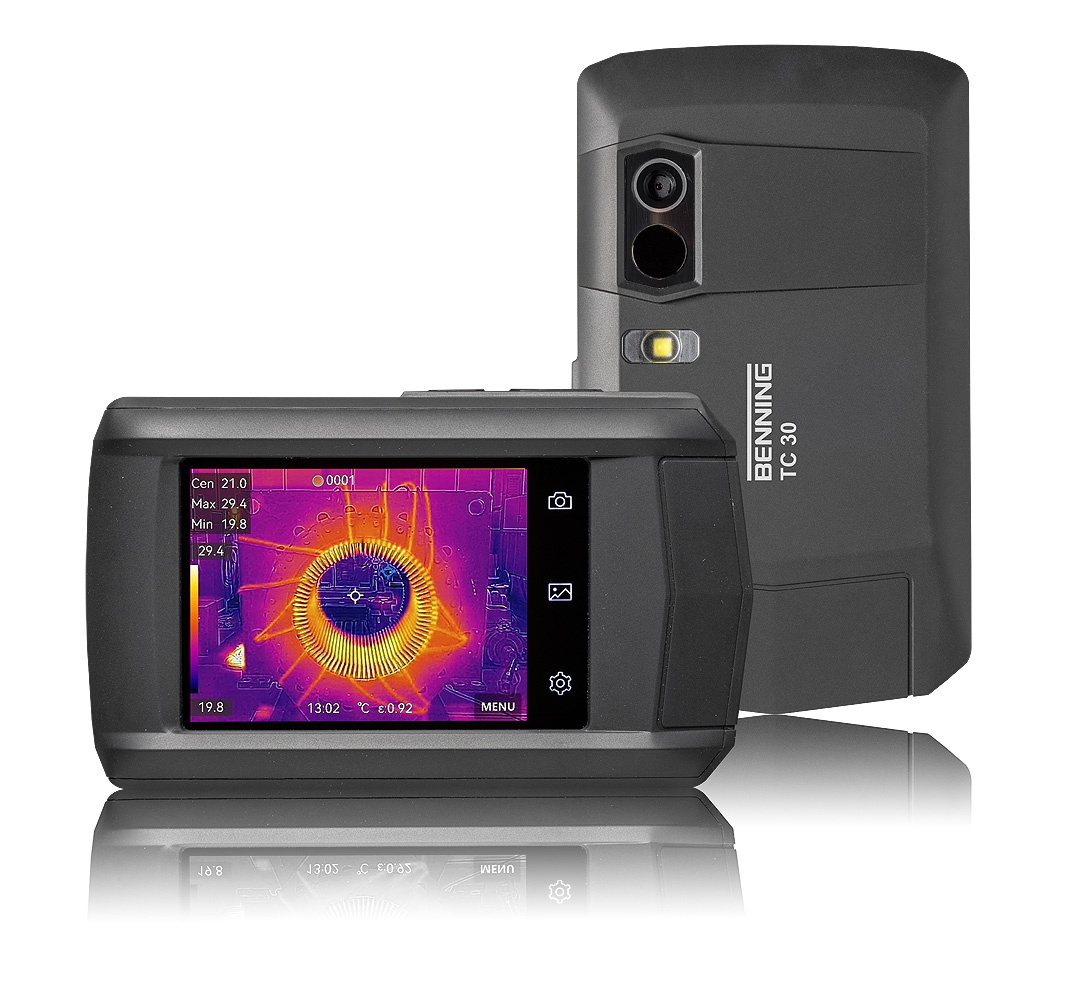

Benning TC 30 Wärmebildkamera im Taschenformat zur Identifizierung von Hot- und ColdspotsMit 16 GB Speicher für Bilder und Videos, WLAN, PC-Software und App.Aufzeichnung von Wärmebildern/-videos und visuelle BilderPräzise Messung im Temperaturbereich von -20 °C bis 400 °CHohe Bildqualität mit 256 x 192 Temperaturmesspunkte (49.152 Temperaturmesspunkte)Thermische Empfindlichkeit: < 0,04 °C (40 mK)Präzise Darstellung von Temperaturdifferenzen5 Bildmodi (Thermisch, Fusion, Optisch, Bild-in-Bild, Mischung)8 Farbpaletten (Eisen, Regenbogen, Regen, Weiß-/Schwarzglühend, ...) zur WärmedarstellungIntegrierte 8 MP Kamera mit 4-fach DigitalzoomAutomatische Erkennung von Hotspots und ColdspotsAlarmfunktion bei hoher Temperatur (optisch / akustisch)3 Erfassungsarten: Einzelbild, Geplante Aufnahme (Zeitintervall: 1 s - 60 s) und Fortlaufend (1 - 9 Bilder)Integrierter 16 GB Flashspeicher3,5" (8,9 cm) Farb-LCD-TouchscreenDatenübertragung zum PC über USB Typ CWLAN und Geräte-Hotspot für mobile EndgeräteMakromodus für elektrische Schaltkreise und kleine ObjekteKompaktes Design und intuitive Bedienung

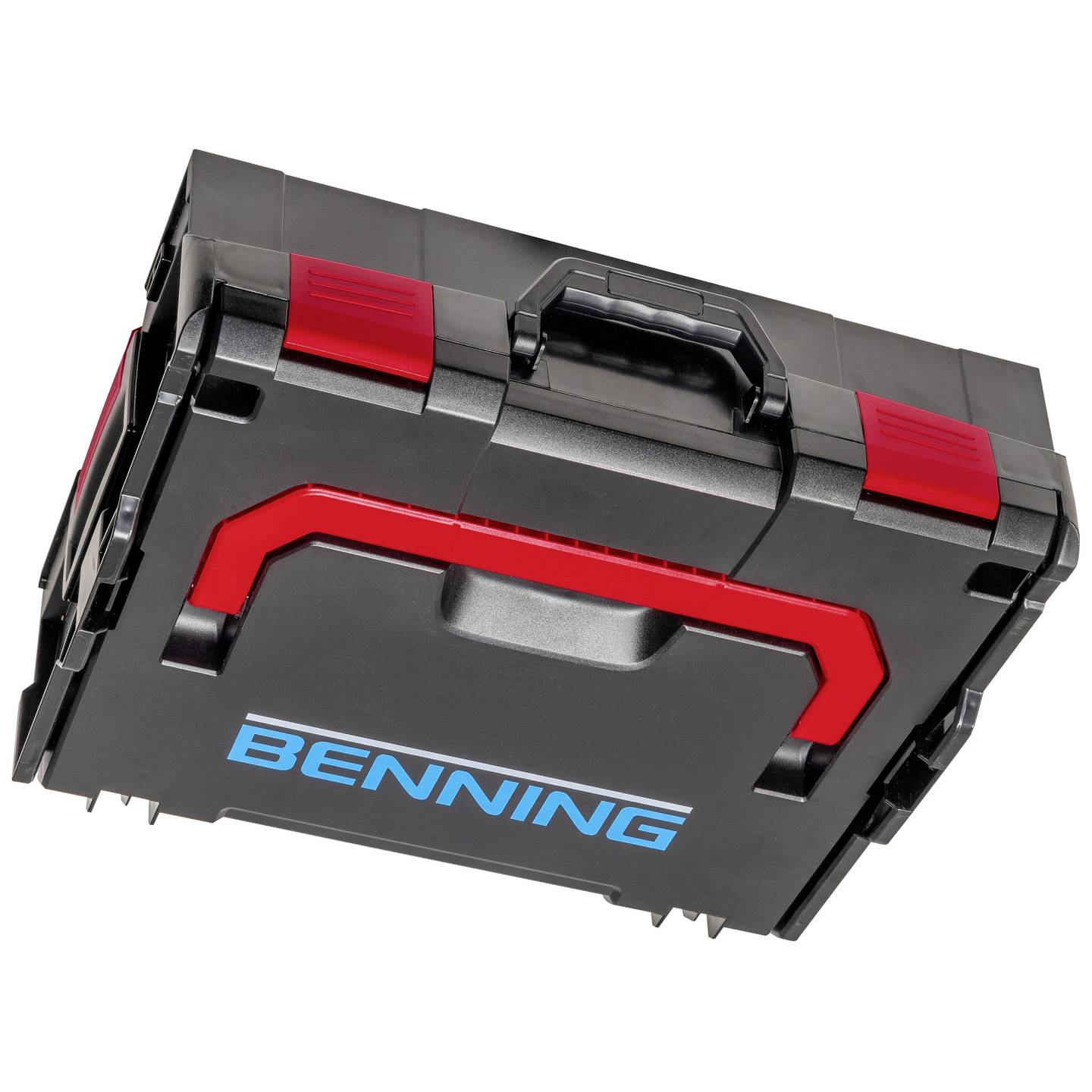

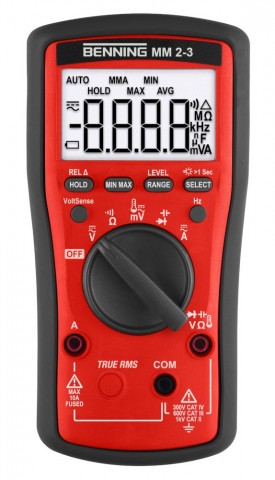

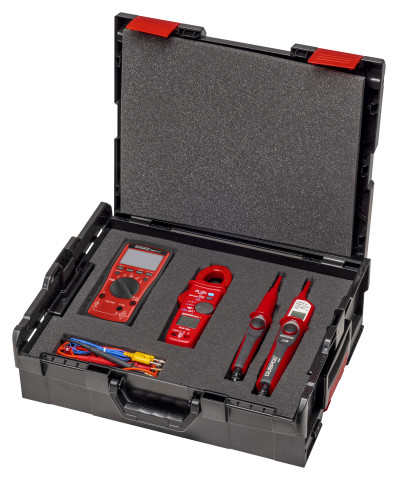

Das BENNING SET Messgeräte-Box ist ideal für den Alltag der Elektrofachkraft. Das Set vereint unsere Bestseller, perfekt verstaut in unserer praktische L-Boxx®.Multimeter Benning MM 2-3Stromzange Benning CM 2-1Spannungsprüfer DUSPOL digitalL-Boxx 136Rasterschaumstoffeinlage

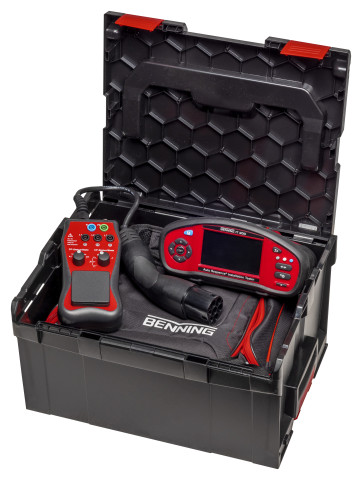

Das Benning Set zur Prüfung von ortsfesten Anlagen und Wallboxen ist ideal für den modernen Elektriker. Die Kombination ermöglicht eine normkonforme Prüfung von elektrischen Anlagen und EV-Ladestationen (Wallboxen). Verstaut in der praktischen L-Boxx® sind Ihre Geräte sicher verpackt.Prüfgeräte-Set für die Anlagen- und Wallboxprüfung bestehend aus:Installationstester Benning IT 200Prüfadapter Benning EV 3-2L-Boxx 238

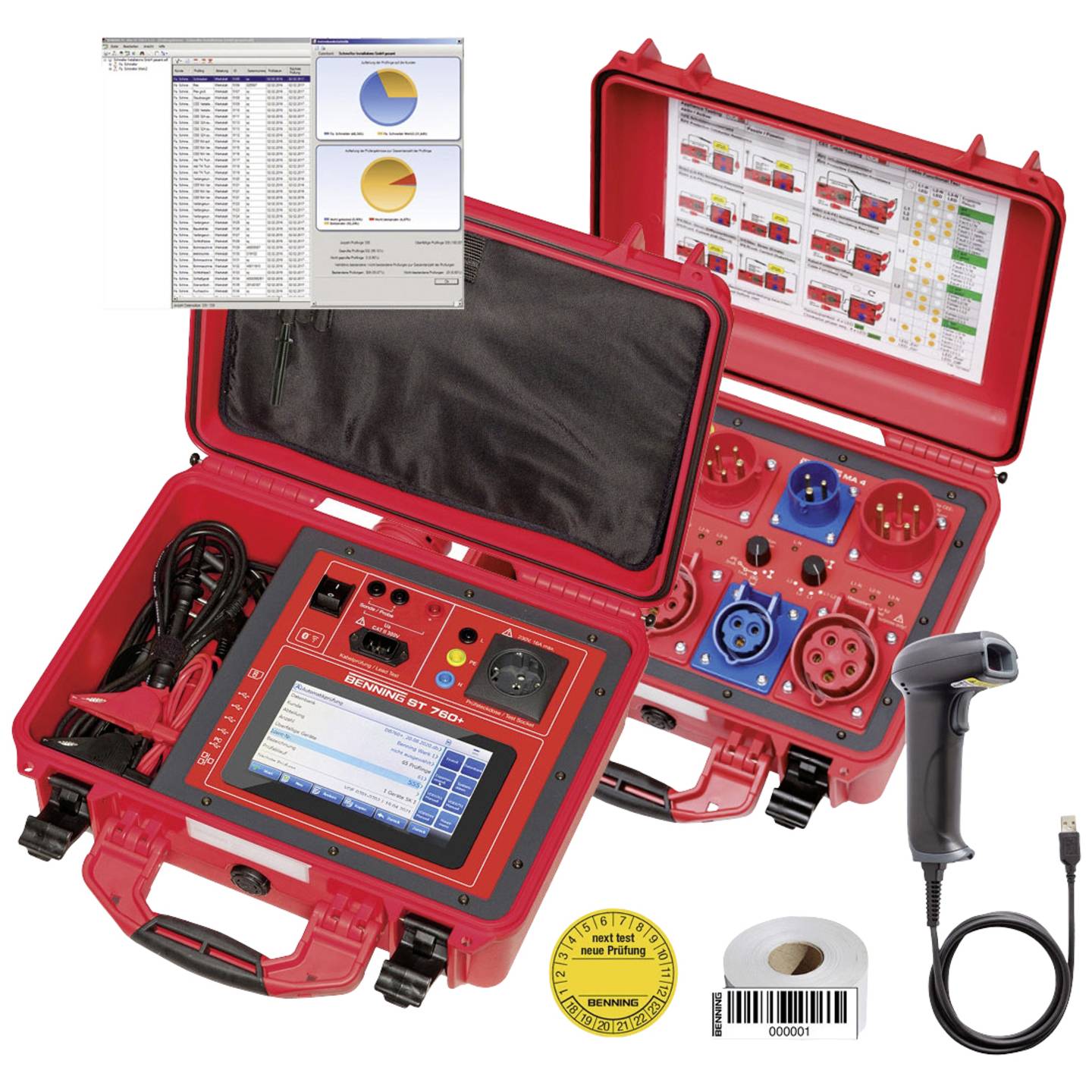

Gerätetester zur Prüfung elektrischer, medizinisch elektrischer Geräte und mobiler Personenschutzschalter und LichtbogenschweißeinrichtungenPrüfgeräte-Set für die Geräteprüfung bestehend aus Benning ST 760+ Set und Aktiv-Messadapter Benning MA 4.Prüfung im Rahmen der DGUV Vorschrift 3, BetrSichV gemäßDIN VDE 0701-0702:2008 für elektrische Geräte (ÖVE/ÖNORM E 8701, NEV, NEN 3140)DIN EN 62353 für medizinisch elektrische Geräte (VDE 0751-1:2015, ÖVE/ÖNORM E 8751-1)DIN EN 60974-4 für Schweißgeräte  (VDE 0544-4:2017, ÖVE/ÖNORM EN 60974-4)Die neuen Leistungsmerkmale der neuen Gerätetester-Serie35 % größere Bedienoberfläche durch ein brillantes 7-Zoll-Farb-Touch-DisplayInnovative Menüfunktionen für eine einfache und rationelle Erstprüfung / PrüflingsneuanlageSmart-Menü FunktionenIndividuell anpassbare Gerätevorlagen (24 Vorlagen pro Prüfnorm) für eine schnelle Prüflingsanlage über einen einzigen TastendruckAuto-ID-Funktion zur automatischen Inkrementierung der Ident Nr. (ID) bei der Neuanlage von PrüflingenIndividuell über ON/OFF-Slider einblendbare Gerätedaten für eine optimierte Handhabung und Nutzung durch EUP´sFavoriten-Menü für den Direktsprung in häufig verwendete UntermenüsLieferung inkl. Kalibrierzertifikat für den Gerätetester ST 760+ (kein Kalibrierzertifikat für den Messadapter MA 4!)BENNING ST 760+ – Normkonforme Prüfung von LichtbogenschweißeinrichtungenMessung des Scheitel- und Echt-Effektivwertes (TRUE RMS) der Leerlaufspannung und des Berührungsstroms des Schweißstromkreises3-phasige Schweißgeräte über Messadapter BENNING MA 4 in Funktion prüfbarLeistungsumfang des BENNING ST 755+Weitere LeistungsmerkmalePRCD-Prüfung - mobiler Personenschutz: Komplette und automatische Prüfung 2- und 3-poliger PRCD vom Typ S, S+ und K.RCD-Prüfung - mobile Unter- oder Baustromverteilungen: Die Prüfung von Fehlerstromschutzeinrichtungen der Typen AC, A, F, B, B+ bieten neue Einsatzmöglichkeiten.Erweiterte und kundenspezifische Sichtprüfung: Neben der Standardsichtprüfung (2 Punkte), kann eine erweiterte (18 Punkte) und kundenspezifische (unbegrenzte) Sichtprüfung mit individuellen Abfragen erstellt werden.Verwaltung von Kunden und Betriebsmitteln in Datenbanken mit eindeutiger ID-Nr.Erstellung und Zuweisung individueller Prüfabläufe und -intervalle (Gefährdungsbeurteilung)WLAN, RJ45 (LAN), USB, Bluetooth®, SD-Kartenslot - moderne Schnittstellen: Die Einbindung des Gerätetesters in ein Netzwerk und moderne Schnittstellen ermöglichen automatische Updates und bilden die Basis für die Einbindung weiterer Funktionen und Anwendungen.Geringe Betriebskosten, kostenlose Updates über WLAN, LAN, USBIT-Netz geeignet - Prüfen in isolierten Netzen: Gerätetester verlangen in der Regel ein geerdetes TN/TT-Netz für die Netzspannungsversorgung. Die neuen Gerätetester können durch aktivieren des „On-/ Off-Slider“ in einem ungeerdeten IT-Netz eingesetzt werden.Messergebnis mit gut/schlecht Anzeige und akustischem Warnton bei Prüfung nicht bestandenVor-Ort-Protokollierung über Bluetooth®-Drucker Benning PT 2.Software BENNING PC-Win ST 750-760PC-Software zur Verwaltung, Dokumentation und Auswertung der aufgenommenen MesswerteImport- und Exportfunktion vorhandener Prüflings- und Kundendatenbanken über MS Excel®Kostenlose Software-Updates

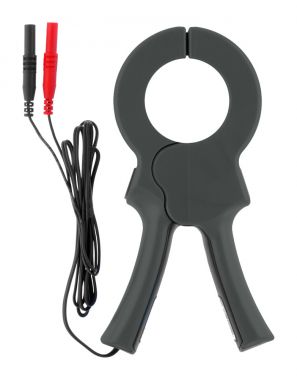

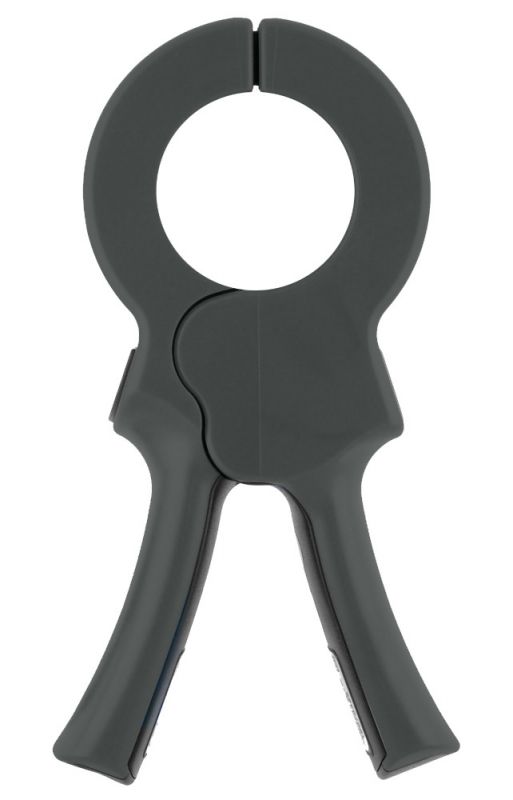

AC-StromzangenadapterSichere Wechselstrommessungen bis 1200 AAusgang: 1 mA /1 AAusgang über 4 mm SicherheitsbuchsenZangenöffnung: max. 52 mmMesskategorie: CAT III 600 VMessmöglichkeiten in Kombination mit dem Auto Sequence® Installationstester Benning IT 200:Spießlose Erdungsmessung (Erdschleifenwiderstandsmessung) (2-Zangen-Methode): 0,01 Ω – 40 Ω (selektiv)TRUE RMS Strommessung: 0,2 A - 20 A ACLeistungs- und Oberwellenmessung: 0,01 W - 100 kW

AC-Präzisions-StromzangenadapterSichere Wechselstrommessungen bis 1200 AAusgang: 1 mA /1 AAusgang über Messleitungen mit 4 mm SicherheitssteckerZangenöffnung: max. 52 mmMesskategorie: CAT III 600 VMessmöglichkeiten in Kombination mit dem Auto Sequence® Installationstester Benning IT 200:Spießlose Erdungsmessung (Erdschleifenwiderstandsmessung) (2-Zangen-Methode): 0,01 Ω – 40 Ω (selektiv)TRUE RMS Strommessung: 0,1 mA - 20 A ACLeistungs- und Oberwellenmessung: 0,01 W - 100 kWzur präzisen Messung von Ableit-, Leck-, Schutzleiter- und Lastströmen

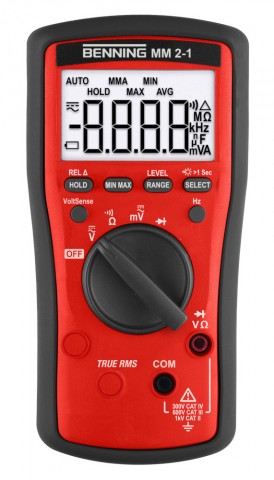

TRUE-RMS Digital-Multimeter - Die neue Einstiegsklasse in die professionelle MesstechnikMessfunktionen:TRMS Spannungsmessung (1000 V)Widerstandsmessung (60 MΩ)Frequenzmessung (50 kHz)Schnelle Durchgangsprüfung (< 15 ms) mit optischer und akustischer AnzeigeDiodenprüfungVoltSensor-Funktion für berührungslose und einpolige Phasenprüfung (2 Empfindlichkeitsstufen)Leistungsmerkmale:Hintergrundbeleuchtete Digitalanzeige mit 6.000 Digit AuflösungPräzise TRUE RMS Echt-Effektivwertmessung zur Messung nichtlinearer SignaleMIN-/MAX-/Mittelwert- und Relativwertmessung (REL)Display HOLD zur Speicherung des aktuellen Messwerts)Kompaktes und ergonomisches Gehäuse für EinhandbedienungRobuster Gummi-Schutzrahmen für erhöhte Griffigkeit und Stoßfestigkeit

TRUE-RMS Digital-Multimeter - Die neue Einstiegsklasse in die professionelle MesstechnikMessfunktionenTRMS Spannungsmessung (1000 V)TRMS Strommessung (10 A) abgesichert über 1 kV HBC-SicherungWiderstandsmessung (60 MΩ)Frequenzmessung (50 kHz)Kapazitätsmessung (10 mF)Temperaturmessung (- 40 °C - + 400 °C) inkl. Temperaturfühlerschnelle Durchgangsprüfung (< 15 ms) mit optischer und akustischer AnzeigeDiodenprüfungVoltSensor-Funktion für berührungslose und einpolige Phasenprüfung (2 Empfindlichkeitsstufen)LeistungsmerkmaleHintergrundbeleuchtete Digitalanzeige mit 6.000 Digit AuflösungPräzise TRUE RMS Echt-Effektivwertmessung zur Messung nichtlinearer SignaleMIN-/ MAX-/ Mittelwert- und Relativwertmessung (REL)Buchsenkontrolle (optisch/akustisch) im A-Eingang mit Warnhinweis bei Fehlbedienung zum Schutz der SicherungDisplay HOLD zur Speicherung des aktuellen Messwerts)kompaktes und ergonomisches Gehäuse für EinhandbedienungRobuster Gummi-Schutzrahmen für erhöhte Griffigkeit und Stoßfestigkeit

CEE-Messadapter 16 A, 5-polig zur Messung von Isolation, Schleifen- und Leitungsimpedanz, RCD-Prüfung, Spannung und Phasenfolge (Drehfeld) für Installationstester Benning IT 200, Benning IT 130 und Benning IT 115.

Akkupack 8800 mAh Li-Ionen mit doppelter Nennkapazität zur Erhöhung der Betriebszeiten.für Installationstester BENNING IT 200

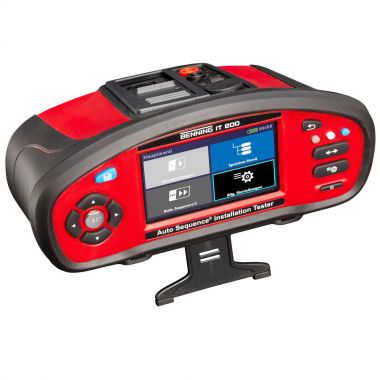

Auto Sequence® Installationstester für die rationelle Prüfung und Dokumentation elektrischer Anlagen und EV-Ladestationen (Wallboxen) der Ladebetriebsart 3, sowie Sicherheitstechnische Prüfungen an elektrischen Anlagen gemäß VDE 0100/0105 und IEC 60364 nach Errichtung, Änderung oder als regelmäßige Wiederholungsprüfung. MessfunktionenRLOW-Messung mit 200 mA DC Prüfstrom und automatischer PolaritätsumkehrPE-Widerstandsmessung unter Netzspannung (3-Leiter-Methode)Isolationswiderstand mit Prüfspannung von 50 V - 1000 V DCRISO ALL, Autotest zwischen allen Leitern (L-N, L-PE und N-PE)RISO-Vorprüfung, schützt angeschlossene Geräte vor PrüfschädenSchleifen- (LOOP) und Leitungsimpedanz (LINE) mit 20 A Prüfstrom inkl. Kurzschlussstrom-/ Spannungsfallberechnung für präzise Messergebnisse Prüfung diverser RCD-Typen: allgemein, selektiv AC, A, F, B, B+ EV RCD, EV RCM (RDC-DD) MI RCD PRCDsRCD-Prüfung mit RCD Auto-, RCD t-, RCD I- und Uc-MessungTRMS Spannungs- und Frequenzmessung, Drehfeld- und VaristorprüfungErstfehler-Ableitstrom im IT Netz (ISFL)Messfunktionen über optionales ZubehörPrüfung von 1- und 3-phasigen EV-Ladestationen (Wallboxen) inkl. Funktionsprüfung/Erprobung des Ladevorgangs über optionalen Prüfadapter BENNING EV 3-2 (044169)Zwei Methoden zur Erdungswiderstandsmessung über optionales Erdungsset (044113) (nicht selektiv) und Stromzangenadapter BENNING CC 4-1/CC 4-2 (044166/044167) (selektiv)TRMS Strom-, Leistungs- und Oberwellenmessung (THD) über optionale Stromzangen BENNING CC 4-1/CC 4-2 (044166/044167)TRMS Lastströme bis 300 A AC/DC über AC/DC-Stromzangenadapter BENNING CC 3 (044038)Prüfung von 5-poligen, 16 A CEE-Steckdosen über optionalen CEE-Messadapter BENNING TA 6 (044168)Beleuchtungsstärkemessung über optionalen BENNING Luxmeter Typ B (044111)LeistungsmerkmaleEinzelprüfungen und vorprogrammierte Auto Sequence®-Messungen für TN-/TT-Netze und EV-Ladestationen (Wallboxen)Automatische Prüfungen über einen TastendruckZ Auto (U, Zln, Zlpe, Ipsc, Uc) und RCD Auto (RCD t, RCD I, Uc)Auto TN rcd (U, Zln, Zlpe, Rpe, ΔU), Auto TN, -TT und Auto ITSpannungsmonitor zur Online-Überwachung der PrüfanschlüsseLeistungsstarker 4400 mAh Li-Ionen Akkupack für lange Betriebszeiten (optional auf 8800 mAh (044170) erweiterbar)Großer Messwertspeicher auf 8 GB SD-KarteUSB-, RS 232- und Funkschnittstelle (Cordless-Link) zur DatenübertragungKostenlose Firmware-Updates über PC-SoftwareKalibrierzertifikat im LieferumfangInnovatives BedienkonzeptBedienung über 4,5“ Farb-Touchscreen und DrucktastenAuftrags-Manager zur Bearbeitung und Verwaltung von PrüfaufträgenErstellung vielschichtiger Anlagenstrukturen inklusive der geplanten Messungen direkt am Ort der Prüfung und am PCGeräteadministrator- und BenutzerkontenverwaltungAlle Messfunktionen mit Hilfefunktion und PASS/FAIL-Anzeige über hinterlegte Sicherungskennlinien für LOOP-/ LINE-MessungenAnschluss für Barcodescanner zur Identifizierung der MessstellePrüfung von EV-Ladestationen (EVSE Mode 3) (Wallboxen)Speziell abgestimmte Auto Sequences® für 1- und 3-phasige Wallboxen inkl. Funktionsprüfung/Erprobung des Ladevorgangs über optionalen Messadapter BENNING EV 3-2 (044169)Prüfung von EV-RCD und 6 mA DC Fehlergleichstrom-Überwachungs-Einrichtungen (RDC-DD) gemäß IEC 62955 mit Messung der Auslösezeit und AuslösestromDokumentation über vorgefertigte EVSE-PrüfprotokolleProtokoll-Software BENNING PC-Win IT 130-200Für die professionelle Verwaltung und Dokumentation von Prüfaufträgen für die Erst- und WiederholungsprüfungErstellung umfangreicher Anlagenstrukturen inkl. der geplanten Messungen (Einzelprüfungen und Auto Sequences®) und Übertragung zum BENNING IT 200Dokumentation über vorgefertigte Prüfprotokolle für elektrische Anlagen und EV-Ladestationen (Wallboxen) sowie einfache PrüfberichteUnterstützt den Datenimport (EUL-Datei) und den vorhandenen Funktionsumfang des BENNING IT 130Exportfunktion der Prüfdaten nach MS Excel® und in das XML-FormatMehrfachinstallation ohne Zusatzkosten möglichKostenloser Download und zukünftige Software-Updates

Aktiver Messadapter für 3-phasige Betriebsmittel bis 32 A CEENormgerechte Prüfung von EV-Ladekabel Mode 2 (Notladekabel) und Mode 3 in Kombination mit Gerätetester ST 755+ / ST 760+ gemäß DIN EN 50678 (VDE 0701) und DIN EN 50699 (VDE 0702)Prüfung von Wallboxen in Kombination mit Installationsprüfgerät IT 200 / IT 130 gemäß DIN VDE 0100-600 und DIN VDE 0105-100Fahrzeugsimulation (CP-Status) und Simulation der Stromtragfähigkeit des Ladekabels (PP-Status)Fehlersimulation: Kurzschluss Diode, Kurzschluss CP-Signal und PE offenLED-Anzeigen für Netz- (L1/L2/L3-N) und Fahrzeugseite (L1/L2/L3-N)Mini-USB-Schnittstelle für Datenaustausch Gerätetester und Firmware-Update EV-Ladekabel Mode 2 (Notladekabel)Messung von RPE, RISO (In/Out), IPE/IBer. (1- und 3-phasig aktiv)Prüfung der Steuer- und Schutzeinrichtung:Auslösezeit/-strom (30 mA AC, 6 mA DC)Simulation PE-Fehler auf Infrastrukturseite (Phase auf PE, PE offen)Fehlersimulation auf Fahrzeugseite (Diode kurz, CP-Signal kurz, PE offen) mit Messung der Abschaltzeiten gemäß DIN EN 61851-1 (VDE 0122-1)Funktionsprüfung und Messung des CP-Signals (Tastverhältnis, Amplitude, Frequenz) für CP-Status A, B, und C sowie der Stromtragfähigkeit (PP-Signal) des Kabels EV-Ladekabel Mode 3Messung von RPE, RISO, Stromfähigkeit des KabelsFunktionsprüfung auf Durchgang, Kurzschluss, Drehfeld der Leiter WallboxenFunktionsprüfung durch Fahrzeugsimulation CP-Status A, B, C, D und Kabelsimulation (PP-Status) über optionalen Messadapter (10236543)Fehlersimulation Fahrzeugseite: Diode kurz, CP-Signal kurz, PE offen4 mm Sicherheitsbuchsen zum Anschluss des Installationsprüfgerätes

Prüfung im Rahmen der DGUV Vorschrift 3, BetrSichV gemäßDIN EN 50678, VDE 0701 für elektrische Geräte nach der ReparaturDIN EN 50699, VDE 0702 Wiederholungsprüfung für elektrische GeräteDIN EN 62353, VDE 0751-1 für medizinisch elektrische Geräte Produkt- und LeistungsmerkmaleBrillantes und konturenscharfes 7“ Farb-Touch DisplayGroße QWERTZ-Tastatur über das komplette DisplayInnovative Menüfunktionen für eine einfache und rationelle Erstprüfung / Prüflingsneuanlage (QuickTest)Beschleunigung der Prüfabläufe mit ZeitoptimierungSmart-Menü:Individuell anpassbare Gerätevorlagen (24 Vorlagen pro Prüfnorm) für eine schnelle Prüflingsanlage über einen einzigen Tastendruck (QuickTest)Geräteeigenschaften wählbarAuto-ID-Funktion zur automatischen, schrittweisen Erhöhung der Identifikationsnummer mit Startwertvorgabe (Inkrement n+1) bei der Neuanlage von PrüflingenIndividuell über ON/OFF-Slider einblendbare Gerätedaten für eine optimierte Handhabung und Nutzung durch EUPsFavoriten-Menü für den Direktsprung in häufig verwendete UntermenüsEinfacher VorlagenaustauschKalibrierzertifikat im Lieferumfang enthalten
